Нигерия - солнечные мини-сети мощностью 120 кВт

Обзор проекта

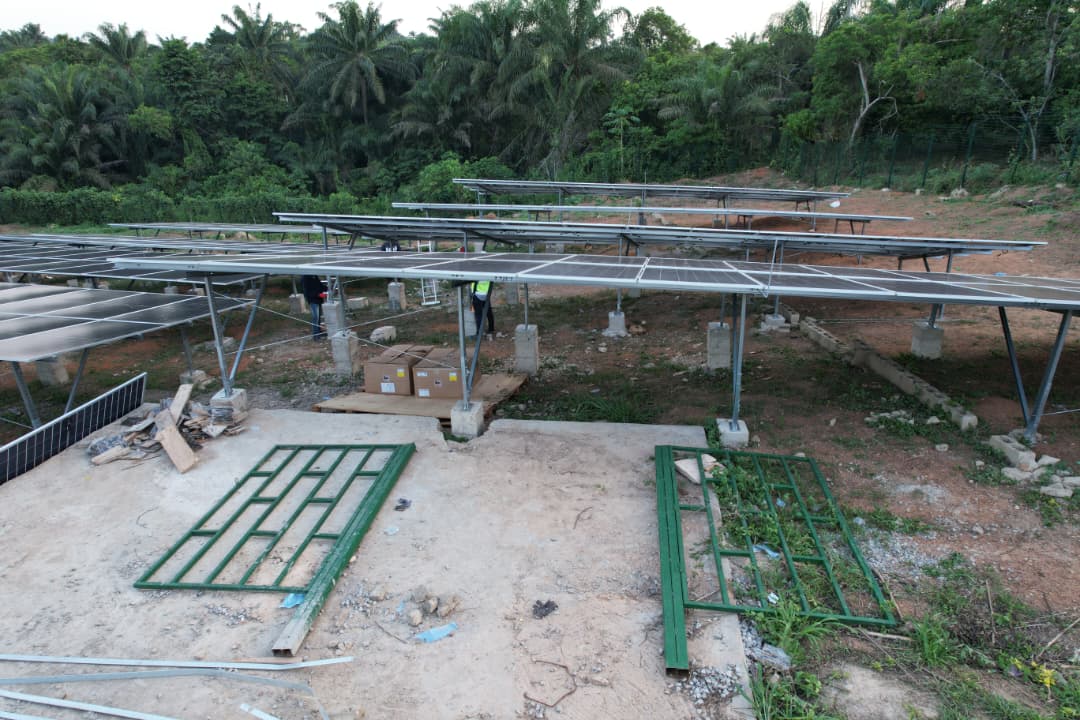

Этот проект наземной солнечной мини-сети мощностью 120 кВт был успешно установлен в Нигерии, Западная Африка, обеспечивая чистую и надежную электроэнергию для электрификации сельских общин. Расположенный на участке с естественным холмистым рельефом и наклонной топографией, проект использовал высокоадаптивную систему наземного крепления, оснащенную телескопическими стойками с регулируемой высотой. Такая конструкция позволила быстро выравнивать поверхность по склонам различного направления без необходимости дорогостоящих и трудоемких земляных работ или выравнивания грунта.

Вызов

• Сложный рельеф и неровная местность: Участок, где располагался проект в Нигерии, отличался естественным холмистым рельефом с разнонаправленными склонами и значительными перепадами высот. Стандартные системы крепления на неподвижных колоннах были неспособны обеспечить равномерную плоскость расположения фотоэлектрических панелей на неровной поверхности без структурных искажений.
• Чрезмерные накладные расходы на земляные работы и выравнивание грунта в рамках гражданского строительства.: Традиционные методы выравнивания грунта и земляных работ повлекли бы за собой огромные затраты на гражданское строительство и значительно увеличили бы сроки строительства. Кроме того, развертывание тяжелой техники для выравнивания грунта в отдаленном районе Западной Африки, расположенном в зоне действия малой электросети, было бы слишком дорогостоящим.
• Выравнивание массива и требования к производительности системы.: Для обеспечения оптимальной выработки солнечной энергии для мини-сети мощностью 120 кВт необходимо было, чтобы все ряды фотоэлектрических модулей сохраняли постоянный угол наклона и безупречный визуальный профиль, несмотря на неровность грунта под ними.

Наше решение

1. Специально разработанные телескопические стойки с регулировкой высоты: В конструкцию опорной колонны были встроены механизмы вертикальной регулировки (диапазон регулировки до ±150 мм). Это позволило монтажным бригадам выравнивать опорные балки и направляющие массива с учетом естественных перепадов высот и неровностей рельефа местности в режиме реального времени, полностью избегая дорогостоящих земляных работ и выемки грунта на площадке.

2. Система фундаментов на бетонных опорах: Наземная установка была закреплена с помощью монолитных бетонных опор. Поднятие стальных соединений основания над уровнем грунтовых вод и скоплением сезонной дождевой воды снижает долгосрочные риски коррозии основания во время тропического сезона дождей в Западной Африке, обеспечивая при этом надежную устойчивость фундамента.

3. Антикоррозионная защита методом горячего цинкования тропического класса: Все основные несущие стальные элементы были обработаны методом горячего цинкования (HDG) повышенной прочности в соответствии со стандартом ISO 1461 (средняя толщина покрытия ≥65 мкм). Эта обработка обеспечивает максимальную устойчивость к воздействию окружающей среды, высокой влажности, интенсивного УФ-излучения и сильных дождей в течение 25-летнего расчетного срока службы.

4. Модульная архитектура, собранная на заводе: Для упрощения логистики в удаленных автономных районах Нигерии компоненты поставлялись в виде предварительно собранных модульных комплектов со стандартизированными болтовыми соединениями. Это исключило резку и сварку на месте, минимизировало зависимость от местной рабочей силы и значительно сократило общие сроки строительства и ввода в эксплуатацию.

Результат и последствия
